KJ2386礦用打鉆管理系統
2025/3/12
KJ2386礦用打鉆管理系統
一、系統概述
礦用打鉆管理系統是面向礦山瓦斯災害、水害治理，針對打鉆場景下的AI智能視頻應用。系統集 機器視覺、深度學習、視頻監控、智能計數、語音對講、環境監控、通信傳輸、信息管理等技術于一體。 礦用打鉆管理系統可根據井下打鉆流程分段式存儲視頻，根據不同的打鉆流程分段錄像，方便后期針對性的調取對應的打鉆錄像。支持本地存儲，方便視頻調用。且每臺鉆機關聯其專用安全監控設備，支持隨時調取相應時段的有害氣體變化數據。
本系統集成了“目標識別”、“軌跡跟蹤”、“軌跡判別”等自研關鍵技術，能夠對打鉆視頻 進行AI分析，自動進行鉆桿數量統計。
·設備聯動
本系統集成了智能視頻監控、廣播程控、可視對講、安全監控等系統，具備多系統聯動、提前 預警、遠程協同功能。系統支持接入鉆機控制系統，聯動控制設備，保障作業員生命安全。
·安全監控
系統接入了危險有害氣體傳感器，對作業環境內不可見危險進行監控。當作業環境內甲烷、一 氧化碳超標，及時聲光告警、斷開鉆機電源等，保證作業人員生命安全。
·遠程監控
本系統支持可視對講，由調度員于地面實時監控井下工作流程，當發生違規操作時，及時溝通 井下作業員，糾正制止其行為。同時本系統為web版，支持多瀏覽器多設備同時訪問，支持手機 APP查看。
·數據分析及自診斷

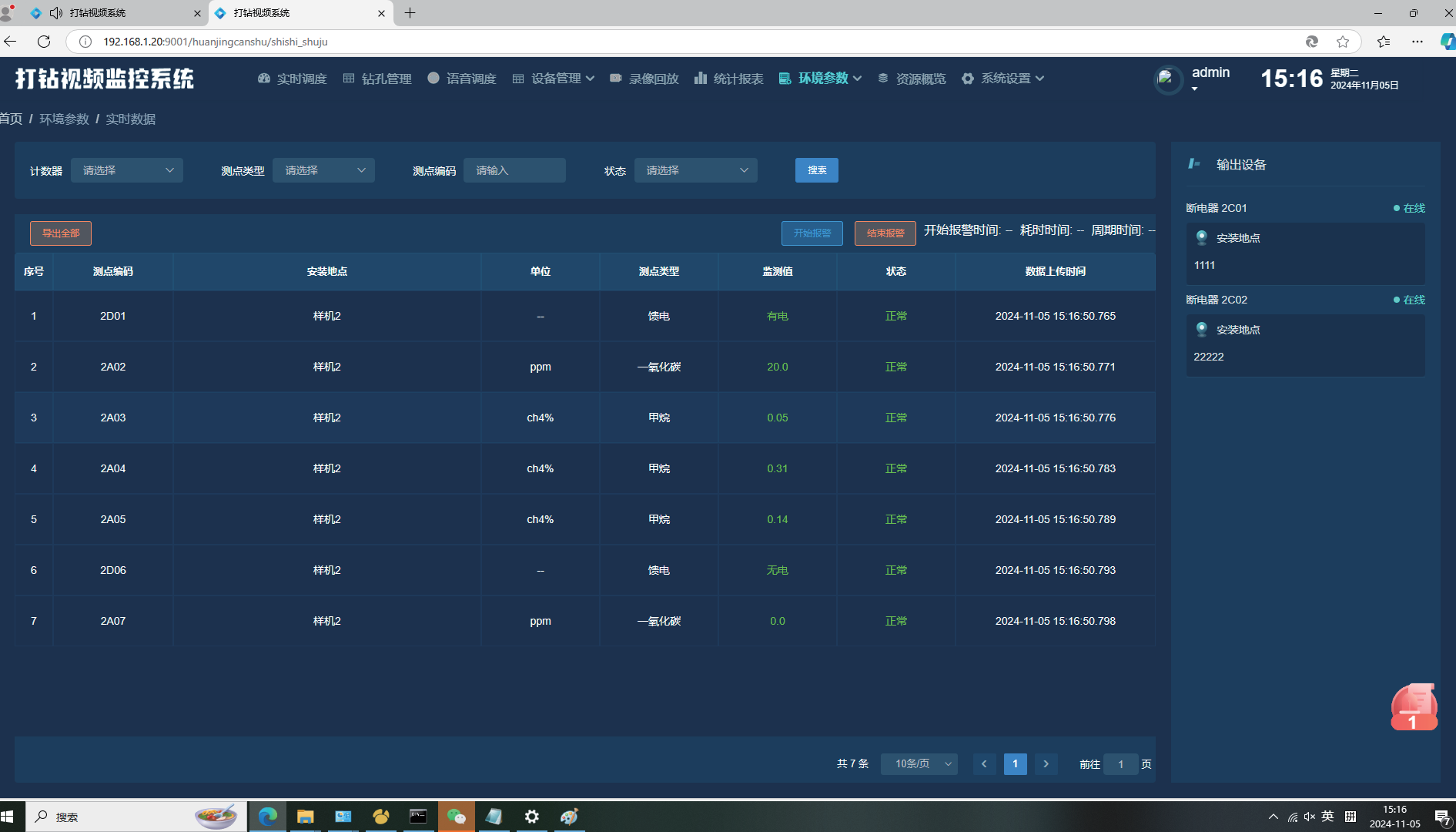

數據監視：系統接入了甲烷與一氧化碳傳感器、饋電傳感器、斷電器，支持查詢傳感器的實時 數據和歷史數據。

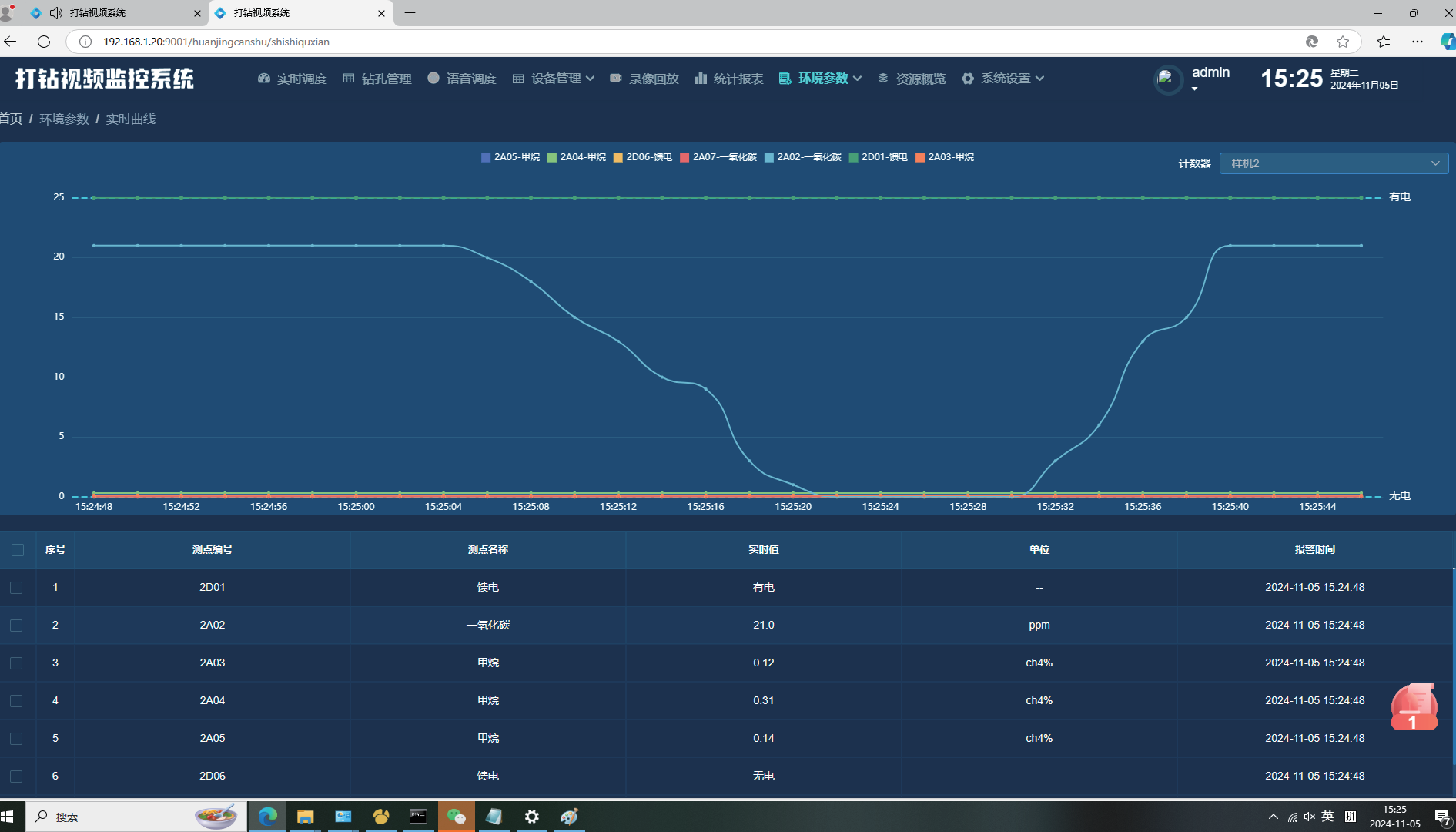

數據曲線：系統實時采集甲烷與一氧化碳傳感器數據與狀態，將其圖形化，井下作業環境中氣 體數據變化展示更為直觀。
自診斷：系統具備自診斷功能，可以查看系統所關聯設備的運作狀態與運行日志。

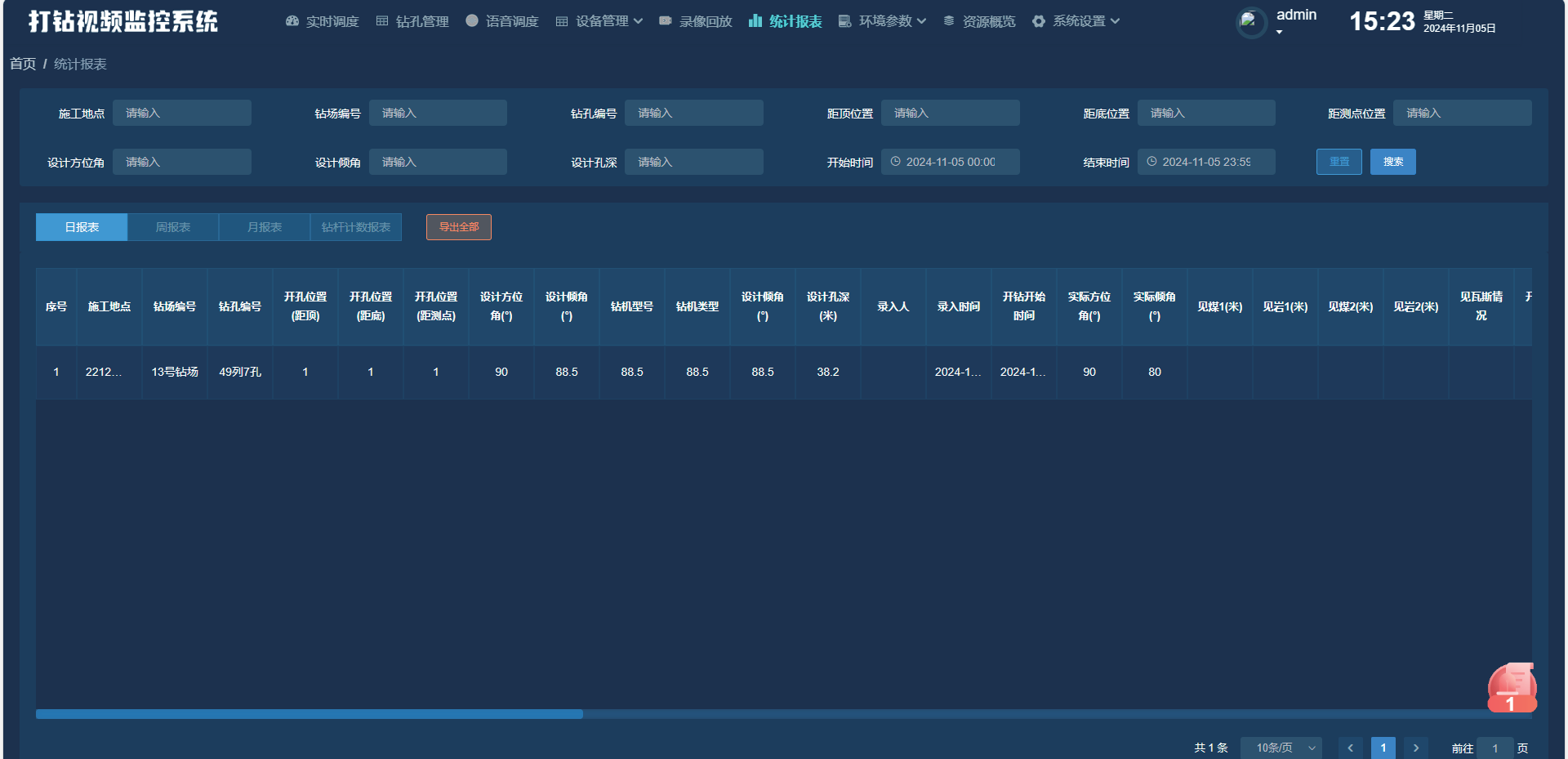

·報表定制
可選擇任意時間區段、鉆機、作業內容等數據進行統計，導出日、周、月報表。 可自由編輯報表模板，設計表格內容，支持導出報表文件，提高辦公效率。

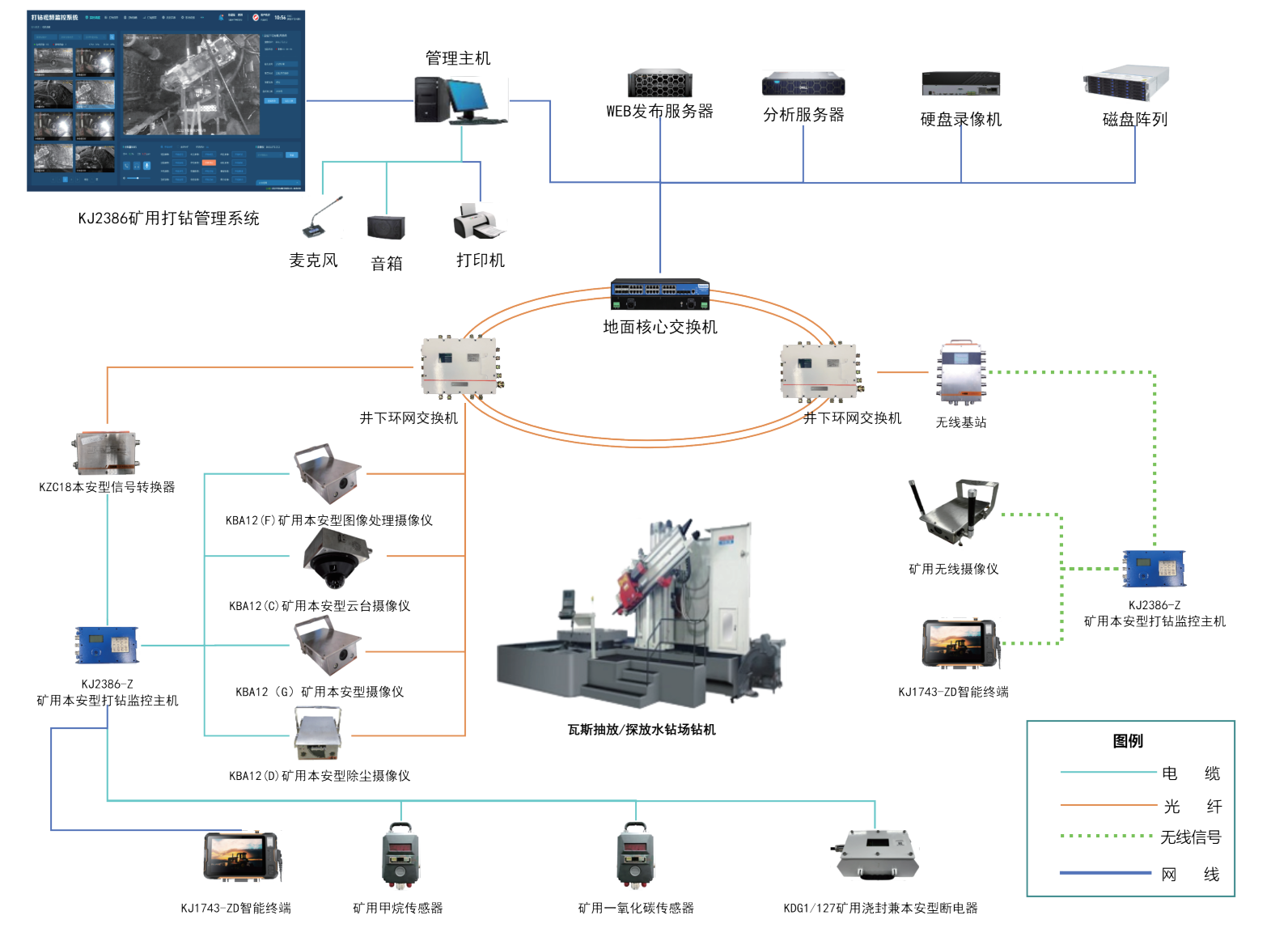

二、系統架構
自動計數實現方式：打鉆視頻WEB端軟件+KJ2386-Z打鉆監控主機+KZC18信號轉換器+礦用本 安型攝像儀+KDG1/127礦用澆封兼本安型斷電器。 視頻分段存儲與鉆桿自動計數是系統核心功能，打鉆業務錄像分類存儲與查詢，支持按時間、監控點、任務類型檢索錄像，鉆桿智能自動計數、AI模型定制訓練功能，實現基于視頻分析的自動計數與手動計數相結合的輔助驗鉆功能。
三、系統功能

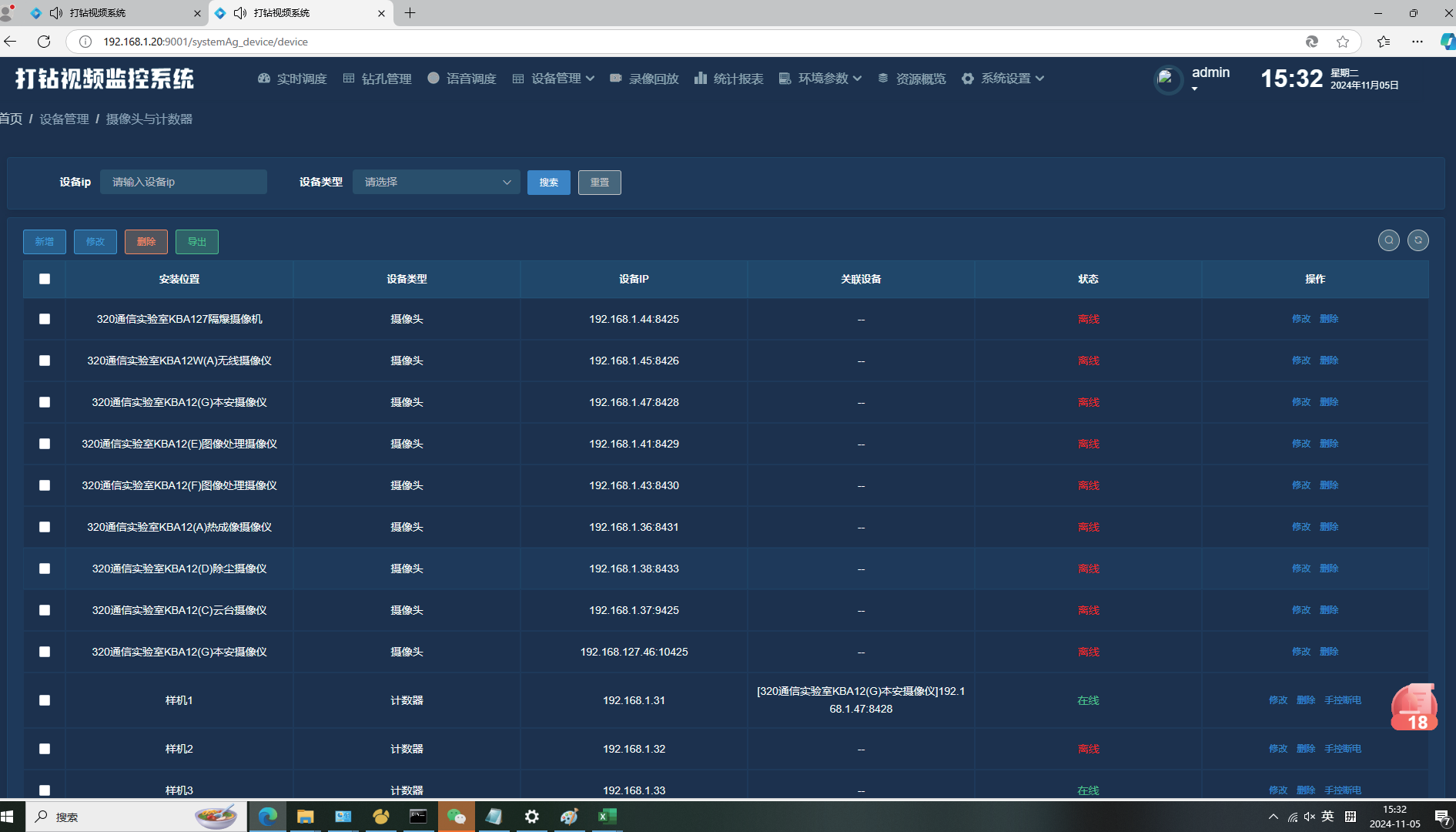

WEB可視化監控平臺
支 持 多 瀏 覽 器 、 多 級 權 限 、 多 用 戶 實 時 預 覽 ， 亦 支 持 基 于 G I S 地 圖 等 多 種 可 視 化 監 控 。

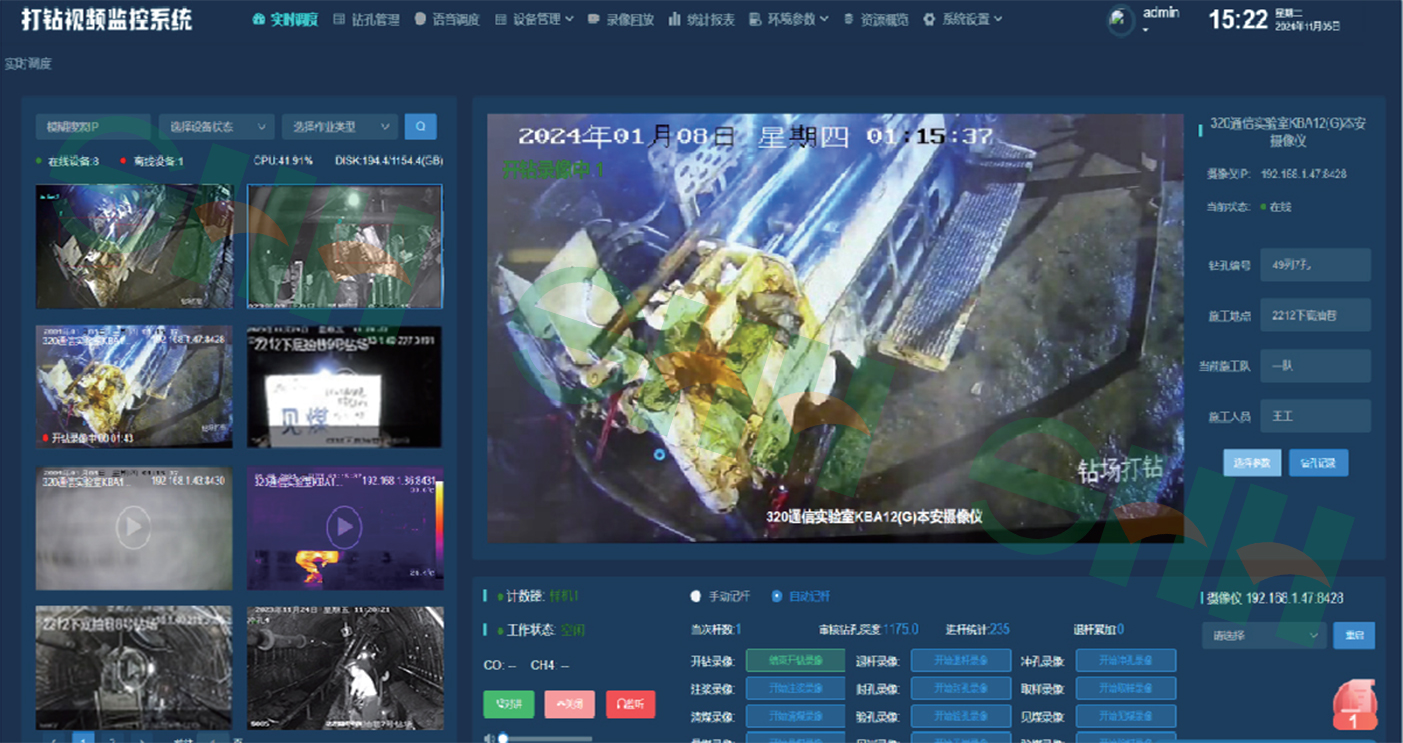

打鉆視頻智能分析、輔助驗鉆
系統支持進桿、退桿鉆桿智能識別、手動、自動計數（人員違規行為自動識別如未戴安全帽、 煙火檢測、脫崗空崗等）輔助驗鉆功能。
打鉆視頻高效管理
打鉆任務視頻分類存儲與查詢，支持按時間、監控點、任務類型檢索回放，提高視頻查詢、人工 驗效，實現鉆孔設計、鉆機開鉆、見煤、見巖、清煤、量煤、驗煤、進桿、退桿、沖孔、封孔、 注漿等關鍵工序分類錄像、可視化、信息化管理。
打鉆全流程管理
針對井下打鉆作業場景定制開發，覆蓋鉆探過程中設計、執行、驗收、分析、總結等關鍵節點全 流程，參數精細化管理，確保瓦期治理及防治水措施真正落實。
安裝部署靈活多樣
系統設備支持多種視頻通信傳輸方式如長線、光纖、網線、無線方式，設備安裝調試簡單實用易操作。
聯網上傳功能（配合提供協議與數據）
具備聯網上傳功能，數據滿足國家、地方煤礦數據采集標準與監管需要，支持與現有安全監管系 統對接數據自動上傳，滿足上級部門監管需求。
高 清 視 頻 、 雙 向 對 講 、 廣 播 功 能
支持高清視頻分段存儲與查詢，與監鉆中心雙向語音對講、終端廣播等功能。
超限斷電控制及饋電反饋功能
具備甲烷、 一氧化碳濃度超限報警時聯動斷電器切斷被控設備如鉆機電源功能及饋電功能。
提供手機APP異常報警分級推送
提供移動應用服務，能夠與視頻APP適配使用，從而使管理人員可隨時隨地通過手機訪問系 統，進行移動端查閱、審批、實時掌握瓦斯抽采、探放水作業情況，發生異常情況分級推送消息。
四、主要設備指標
K B A 1 2( A ) 礦 用 本 安 型 熱 成 像 攝 像 儀
> > 分辨率：可見光：不低于400萬像素； 熱成像：不低于384*288；
> > 額定工作電壓：DC 12 V；
> > 溫度范圍：-20~+150℃或0~550°℃；
> > 精度：精度M a x（±2℃，±2%）；
> > 可選配光纖或長線接口傳輸；
> > 支持擴展語音對講和拾音功能；
K B A 1 2 ( B ) 礦 用 本 安 型 圖 像 處 理 云 臺 攝 像 儀
> > 分辨率：不低于400萬像素；
> > 額定工作電壓：DC12 V；
> > 可選配兩光三電或VDS L傳輸接口；
> > 攝像儀具有控制云臺水平旋轉和俯仰旋轉調整功能；
> > 支持拓展語音對講和拾音功能；
> > AI攝像儀，具備智能學習功能；
K B A 1 2 ( C ) 礦 用 本 安 型 云 臺 攝 像 儀
> > 分辨率：不低于400萬像素；
> > 額定工作電壓：DC12 V；
> > 攝像儀具有控制云臺水平旋轉和俯仰旋轉調整功能；
> > 支持拓展語音對講和拾音功能；
K B A 1 2 ( D ) 礦 用 本 安 型 除 塵 攝 像 儀
> > 分辨率:不低于400萬像素；
> > 額定工作電壓:DC12V；
> > 可選配兩光三電或VDSL傳輸接口；
> > 具有雨刮除塵功能；
K B A 1 2 ( G ) 礦 用 本 安 型 網 絡 攝 像 儀
>> 分辨率：不低于400萬像素；
>> 額定工作電壓：DC12V；
>> 可選配兩光三電或VDSL傳輸接口；支持航空快插；
>> 可拓展雙向對講、語音廣播；
K B A 1 2 ( F ) 礦 用 本 安 型 圖 像 處 理 攝 像 儀
>> 分辨率：不低于400萬像素；
>> 工作電壓DC12V、18V，兩路供電；
>> 具有1路485、1路CAN數字通訊接口；
>> AI攝像儀，具備智能學習功能；
>> 具有2路干節點輸出、2路干節點輸入及TCP/IP聯動報 警輸出功能；
K B A 1 2 ( I ) 礦 用 本 安 型 圖 像 處 理 攝 像 儀
>> 分辨率：400萬像素高速相機；
>> 額定工作電壓：DC 12V；
>> AI攝像儀，具備智能學習功能；
>> 攝像儀能夠清晰抓拍并分析高速運動的物體；

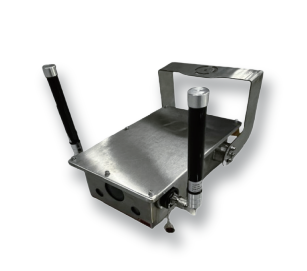

K B A 1 2 W(B)礦用本安型無線圖像處理攝像儀(Wi-Fi6)
> > 分辨率:不低于400萬像素；
> > 具有無線傳輸音視頻功能；
> > 工作電壓DC12V，兩路供電；
> > 具有1路485接口；
> > AI攝像儀，具備智能學習功能；
> > 具有2路干節點輸出、2路干節點輸入及TCP/IP聯動報警輸出功能；
K B A 1 2 (R)礦用本安型圖像處理熱成像攝像儀
>> 分辨率:可見光:不低于400萬像素;
熱成像:不低于256*192；
>> 額定工作電壓:DC12V；
>> 溫度范圍:-20~+150℃C或0~550℃；
>> 精度:精度Max(士2℃℃，士2%)；
>> 可選配光纖或長線接口傳輸；
>> 支持拓展語音對講和拾音功能；
K T 1 0 9 R - F 1( A ) 礦 用 本 安 型 無 線 基 站
>> 支持以太網千兆電口，光口、Wi-Fi6網絡接入，
UWB、ZigBee設備接入,具有信號轉換及傳輸功能；
>> 額定工作電壓：DC18V，電流≤1.0 A；
>> 溫度范圍：-5℃～+40℃；
>> 通信距離：200（空曠無遮擋）；
K T 7 7 8 R - Z ( 5 G ) 礦 用 本 安 型 無 線 信 號 轉 換 器
> > 支持以太網千兆電口，光口、Wi-Fi6、4G/5G網絡接入，具有信號轉換及傳輸功能；
> > 額定工作電壓:DC18V，電流:≤1.0A；
> > 溫度范圍:-5℃~+40℃℃;
> > 通信距離:200(空曠無遮擋) ;

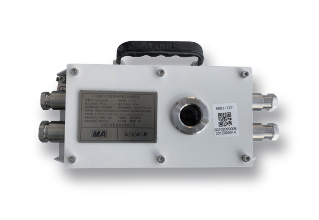

K J 2 3 8 6 - Z 礦 用 本 安 型 打 鉆 監 控 主 機
>> 由主控板、按鍵板、顯示板、語音板、 充放電模塊等組成；
>> 可設置成手動計數、自動計數，同時具有報警功能，可實現 操作安全管理，發送對講請求，具有狀態顯示；
>> 主控電路通過RS485 通訊電路與傳感器和斷電器進行通訊， 可實現超限斷電功能；
>> 接口豐富：1路485，2對光纖接口，2個VDSL雙絞線通信接 口，2個RJ45接口，支持Wi-Fi無線信號傳輸；

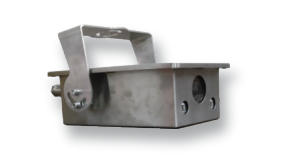

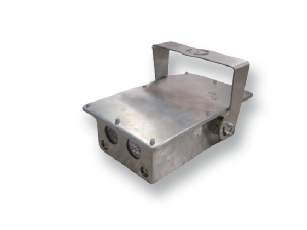

K D G 1 / 1 2 7 礦 用 澆 封 兼 本 安 型 斷 電 器
>> 具有動合和動開接點輸出控制狀態且保持,具有饋電狀態監 測和信號輸出功能。從接收到控制信號到輸出相應控制狀態的 時間≤0.5 s；
>> 工作電壓DC 18V；
>> 具有1路RS485通訊,直流供電指示,輸出狀態指示功能；
K J 1 7 4 3 - Z D 礦 用 本 安 型 車 載 終 端
>> 額定工作電壓：DC3.7V；
>> 最大工作電流：≤1.5A;
>> 無線傳輸參數：a. 通信協議：IEEE 802.11 a/b/g/n b. 通信距離：200m（空曠無遮擋）；
>> 4G無線傳輸參數：a. 通信制式：FDD-LTE b. 無線發射功率：20 dBm c. 通信距離：200m（空曠無遮擋）；
>> 電池參數：a. 型號規格:3.7V/2300mAh錳酸鋰電池（可充電） b. 連續工作時間：不少于1天 c. 連續通話時間：8h。
